1 简述
    SDM系列锚索测力计除振弦、磁芯外，其它部件由高强钢制成，用于土体及其它土石结构的应力状态监测，并能兼测温度。
  2 特性
    敏感体由高强优质钢制成，线性好，回差满足世界和规程规范要求。 结构简单、紧凑合理、抗震性能好、安装快捷；在恶劣的环境下长期稳定工作，频率稳定，不受电缆电阻等因素的影响进行长距离传输和自动化监测；温度测量为直读式；广泛用于水利水电、矿山、铁路公路、桥梁码头、地下洞室等岩土工程中锚索锚固力监测。

3 技术指标
   我厂生产多种类型SDM系列锚索测力计的规格见表1；技术参数见表2

              表1                         SDM系列锚索测力计规格型号表

              表2                        SDM系列锚索测力计主要技术指标表

4 验收与保管
    承诺：我厂生产的仪器及配件，如用户在验收过程中发现质量问题（用户人为因素之外），我厂负责免费维修或更换。
4.1 仪器部件
   详见装箱单。
4.2 开箱检查
    用户收到锚索测力计后，开箱验收，箱内装有装箱单、检验合格证、锚索测力计使用说明书等。
4.3 数量核对
    按装箱单的各项内容核对箱内锚索测力计及附件数量，如有缺损请及时与我厂联系。
4.4 外观检查
    仔细查看锚索测力计外部有无损伤痕迹，锈斑等。
4.5 绝缘检查
    用兆欧表测读锚索测力计本身的绝缘值，一般应大于200 MΩ。
4.6 读数检测
    用二次仪表(频率计) 测读锚索测力计在自由状态的读数，根据我厂锚索测力计率定记录表判定传感器工作是否正常，如有差异及时与我厂联系。
4.7 搬运保管
    锚索测力计运输时应小心轻放，勿剧烈震动和碰撞。锚索测力计应放置在通风干燥的环境中保管。

5 检验及安装埋设
   SDTY锚索测力计的检验、埋设原则上需按国家或地区的有关规程规范实施，我厂提供的检验和埋设方法仅为参考。
5.1率定、检验项目
   现场对SDM系列锚索测力计检验，一般情况下，主要进行灵敏系数（K）、温度灵敏系数（α）、温度补偿系数（b）的率定，另外还需对应变计和电缆的防水性能检验。
5.1.1 灵敏系数K率定
   锚索测力计使用标准压力计（压力仪表专用设备）进行率定，也可使用压力容器进行率定，分级和级差可按厂家的分级和级差实施。随锚索测力计附有厂家提供的灵敏系数K的率定资料。
5.1.2 温度灵敏系数α率定
   锚索测力计内的温度计测试时为直读温度值，温度灵敏系数α实际上是它与标准温度计的固定的误差，其误差一般在±0.1℃以内，且是常数，随仪器附有厂家的率定资料，可不进行率定。如需要率定，使用恒温水葙、标准温度计进行温度率定。
5.1.3 温度补偿系数b率定
   厂家对锚索测力计的温度补偿系数b进行了严格的率定，随仪器附有厂家的b值，为固定常数。
5.2 率定结果计算
5.2.1 灵敏系数K
    建议使用式1、式2、式3、计算锚索测力计的灵敏系数K：
                             （式1）
                                              （式2）
                                 （式3）
   式中：
   K ─灵敏系数（KN ）； n ─ 率定级数； x─（ ）； ─ ；
   y ─KN； A ─ 修正系数； R─线性相关系数；
5.2.2 温度灵敏系数α计算
    前述锚索测力计的温度灵敏系数（α）实际上是它与标准温度计的固定的误差，建议采用厂家的α值，α ＝±0.1，现场可不进行率定。如需进行温度灵敏系数α率定，同样使用（式1）、（式2）、（式3）计算α值另外，也可以采取算术平均法计算平均误差，根据误差的正、负进行修正即可。
K＝α ─ 温度灵敏系数； n ─ 率定级数； x ─ 仪器内温度计读数(℃ )
y ─ 标准温度计读数(℃)； A ─ 修正系数； R ─ 线性相关系数；
5.2.3温度补偿系数（b）计算
    温度补偿系数（b）现场不需要率定，建议采用厂家值。
5.3 防水检验
    一般情况下，锚索测力计和电缆的防水检验可将其置入容器中浸泡24小时以上，然后测试绝缘值，绝缘应大于200 MΩ。
如锚索测力计在有水压作用环境下运行，其防水性能需在压力容器中加压检验，最高压力值根据锚索测力计所处位置确定，检验压力一般为额定压力的1.2倍，加压到规定的压力值后测试其读数（在加压情况下锚索测力计的读数有所变化属正常）和绝缘值，其绝缘值要求大于200 MΩ。
5.4 电缆连接
    锚索测力计引出4芯电缆，以芯线的颜色区分传感器和温度计，其中：红色和黑色（不分正负极）为传感器频率测试的导线，绿、白两色（不分正负极）为温度计的导线。导线连接参见“附图1为单支传感器测试时导线连接示意图”。
    在现场加长锚索测力计的电缆时，先将电缆头护层剥开40~50mm，注意不要破坏屏蔽层，然后按照芯线的颜色错落（台阶式）依次剥开绝缘层，剥绝缘层时应避免将导体碰伤，芯线的焊接必须牢固，各芯线之间必须有绝缘层隔离，另外，屏蔽层也需要连接。
电缆接头有两种密封方法，一是硫化法，二是热缩管法，至于采用任何一种连接方法，应按规范规定或设计要求实施。
5.5 仪器编号
   建议在电缆连接结束后即进行编号工序，在引出电缆上隔一定间距（10～15m）设置仪器编号，仪器编号需由2人操作，再由其他人员进行复核。
5.6 锚索测力计埋设
   SDM系列锚索测力计安装埋设时，建议按有关规范的要求，测力计和各垫板的接触面平整，不允许有焊疤、焊渣和其它异物存在，达到所有垫板平整光滑，与测力计的接触面紧密。保证测力计和各垫板与埋设孔的轴线垂直，其倾斜度和偏心值应按有关规范和设计要求控制。
5.6.1安装
锚索施工时，监测锚索应在对其有影响的周围其它锚索张拉之前进行张拉加荷。

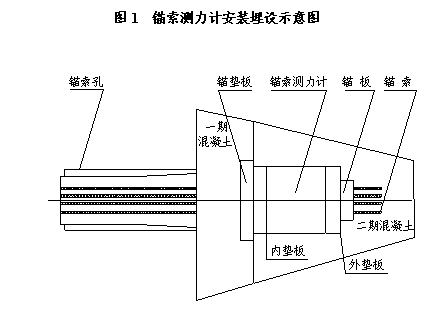

    当承压垫座混凝土与锚索的锚固段砼的承载强度达到设计要求后，依次将内垫板、锚索测力计、外垫板与锚板安装在承压垫座的孔口锚垫板上，进行预拉，此时，应将频率计和传感器连接监测拉力。张拉全过程中均按规范或设计要求进行，在预紧过程中注意对所有组件调整对中，以满足设计要求。见图1，锚索测力计安装埋设示意图。
5.6.2张拉
    预紧检验合格后，连接张拉机具，加荷张拉前，应准确测量其初始值和环境温度，连续测三次，当三次读数的最大值与最小值之差满足设计要求后，取其平均值作为监测的基准值。然后按设计技术要求分级加荷张拉，一般每级荷载应测读一次，最后一级荷载应进行稳定监测，连续测读三次，三次读数的最大平均值与最小平均值之差应满足设计要求。
5.6.3安装锁定
    张拉荷载稳定满足设计要求后锁定卸载，之后及时测读锁定荷载。然后进行锁定后的稳定监测，监测时间的间隔根据荷载变化速率确定，满足设计要求后，引出电缆浇筑二期混凝土，进入正常监测。
5.6.4其它
   锚索测力计可用于其它荷载的监测，用户需要时可与我厂联系。
5.7 防雷措施
   仪器应与当地的防雷设施连接。

6 测读方法
6.1观测基准值的确定
   锚索测力计安装埋设后，根据测点锚头的固定方式确定基准值。机械锚头锚固后即可确定基准值，水泥砂浆锚固的锚头，在注浆后24小时以上可确定基准值。一般需进行三次测试，三次测试的差值小于1％F.S时的平均值即可确定为基准值。
6.2 测试

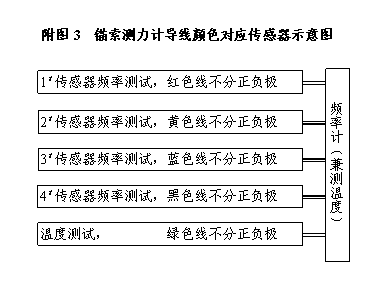

   锚索测力计引出电缆为10芯电缆，导线的颜色分别为红色、黄色、蓝色、黑色和绿色，以区分位移传感器和温度计。不论圆筒周围均布了几支传感器，正面对视直立的锚索测力计时，处于出线孔右侧为第1支传感器，之后依次顺时针旋转排列。测试时，导线连接参见“附图3 锚索测力计导线颜色对应传感器示意图”。
6.2.1 现场就近测试
   单支传感器测试时，先将频率计上的导线与位移传感器红色和黑色（不分正负极）导线连接，依次测试各传感器的测值。
然后，将频率计上的两根导线与温度计的绿、白两色（不分正负极）为导线相连即可测读温度。
6.2.2 引入集线箱测试
   SDW系列振弦式锚索测力计的远距离有线传输可达2000米以上，传感器的导线引入集线箱测试时，频率值和温度值需各占用一个通道。将频率计上的两根导线与集线箱上的出线端子连接（不分正负极），依次测试频率值和温度。
6.2.3 联接入自动化系统测试
   目前，自动化系统一般都可接受电流、电压、电阻、频率和各种桥路的输入，只要按自动化系统要求的连接方式将SDW系列锚索测力计传感器的频率导线和温度导线与其连接即可。

7 结果计算
7.1锚固力计算
   用式（式4）计算锚杆或钢筋的应力
                                  （式4）
式中：
P─ 张拉力（KN）； K─灵敏系数(MPa/ )； A ─修正系数；
─频率平方差()； ─X时刻的频率值； ─初始频率值；
7.2“A”值修正
在利用最小二乘法计算锚索测力计的参数中， “式（4）”中的“修正系数─A”，它是标准回归线与0点的截距，当线性相关系数“R”达到±0.999以上时，截距的数值很小，监测结果的计算时，可视具体情况确定取舍。
7.3“b”值修正
锚索测力计计算可不进行温度补偿修正，如需修正，建议温度补偿系数可采用厂家值b值，采用（式5）计算。
                         （式5）
式中：
b ─ 温度补偿系数(b＝9KN/℃)； ΔT ─温度差（℃）： ΔT =( )；
─ n时刻的温度（℃）； ─ 初始温度（℃）。
其它符号意义同计算式（式4）
