1 简述
    SDTK系列脱空仪由振弦式传感器和呈60°角的三角支架制成，位移传感器主要由振弦、磁芯、支架、拉杆及电缆等部件组成。

  2 特性
     呈60°角三角支架的一边为固定的长度，另外两边安装有传感器且伸缩自由；结构简单、紧凑合理、抗震性能好、安装快捷、长期在恶劣的环境下工作；频率稳定，不受电缆电阻等因素的影响进行长距离传输和自动化监测；主要用于水利水电、矿山、铁路公路等工程中结构与基础发生的脱空量或位移监测。温度测量为直读式（用户需要时提供）。

3 技术指标
   我厂生产振弦式SDTK系列脱空仪主要技术参数见表1和表2
              表1                       SDTK系列脱空仪规格型号表

       我厂生产的振弦式SDTK系列脱空仪的技术指标，见表2

              表2                      SDTK系列脱空仪主要技术指标表

              说明：SDTK系列脱空仪传感器工作在高于0.5Mpa水压时，请配置特殊型。

4 验收与保管

   承诺：我厂生产的仪器及配件，如用户在验收过程中发现质量问题（由人为因素或使用不当损坏除外），我厂负责免费维修或更换。

4.1 SDTK系列脱空仪主要由以下部件组成：
   详见装箱单。
4.2 开箱检查
    用户收到SDTK系列脱空仪后，开箱验收，箱内装有装箱单、检验合格证、率定资料、使用说明书及配件。
4.3 数量核对
    按装箱单的各项内容核对SDTK系列脱空仪的数量及附件是否与装箱单相符，如有缺损及时与我厂联系。
4.4 读数检测
   用二次仪表(频率计) 测读SDTK系列脱空仪传感器在自由状态的读数，根据我厂的率定记录判定工作是否正常，如工作不正常及时与我厂联系。
4.5 搬运保管
   SDTK系列脱空仪搬运时应小心轻放，勿剧烈震动和碰撞。仪器应放置在通风干燥的环境中保管。

5 检验及安装埋设
    SDTK系列脱空仪的埋设原则上需按国家或地区的有关规程规范实施，我厂提供的检验和埋设方法仅为参考。
5.1率定、检验项目
   现场对SDTK脱空仪检验，一般情况下，主要进行灵敏系数（K）、温度灵敏系数（α）、温度补偿系数（b）的率定，另外还需对应变计和电缆的防水性能检验。
5.1.1 灵敏系数K率定
    脱空仪传感器使用大校正仪进行率定，也可使用标准块规进行率定，分级和级差可按厂家的分级和级差实施。随脱空仪传感器附有厂家提供的灵敏系数K的率定资料。
5.1.2 温度灵敏系数α率定
    脱空仪传感器内的温度计测试时为直读温度值，温度灵敏系数α实际上是它与标准温度计的固定的误差，其误差一般在±0.1℃以内，且是常数，随仪器附有厂家的率定资料，可不进行率定。如需要率定，使用恒温水葙、标准温度计进行温度率定。
5.1.3 温度补偿系数b率定
    厂家对脱空仪传感器的温度补偿系数b进行了严格的率定，随仪器附有厂家的b值，为固定常数。
5.2 率定结果计算
5.2.1 灵敏系数K
   建议使用式1、式2、式3、计算传感器的灵敏系数K：
                       （式1）
                                        （式2）
                           （式3）
   式中：
   K─灵敏系数（ ）； n ─ 率定级数； x─（ ）； ─ ；
   y ─ ； A ─ 修正系数； R─线性相关系数；
5.2.2 温度灵敏系数α计算
     前述脱空仪传感器的温度灵敏系数（α）实际上是它与标准温度计的固定的误差，建议采用厂家的α值，α ＝±0.1，现场可不进行率定。如需进行温度灵敏系数α率定，同样使用（式1）、（式2）、（式3）计算α值另外，也可以采取算术平均法计算平均误差，根据误差的正、负进行修正即可。
   K＝α ─ 温度灵敏系数； n ─ 率定级数； x ─ 仪器内温度计读数(℃ )
   y ─ 标准温度计读数(℃)； A ─ 修正系数； R ─ 线性相关系数；
5.2.3温度补偿系数（b）计算
    温度补偿系数（b）现场不需要率定，建议采用厂家值。
5.3 防水检验
一般情况下，脱空仪传感器和电缆的防水检验可将其置入容器中浸泡24小时以上，然后测试绝缘值，绝缘应大于200 MΩ。
如脱空仪传感器在有水压作用环境下运行，其防水性能需在压力容器中加压检验，最高压力值根据脱空仪传感器所处位置确定，检验压力一般为额定压力的1.2倍，加压到规定的压力值后测试其读数（在加压情况下脱空仪传感器的读数有所变化属正常）和绝缘值，其绝缘值要求大于200 MΩ。
5.4 电缆连接
     脱空仪传感器引出4芯电缆，以芯线的颜色区分传感器和温度计，其中：红色和黑色（不分正负极）为传感器频率测试的引线，绿、白两色（不分正负极）为温度计的引线。导线连接参见“附图1为单支传感器测试时导线连接示意图”。
    在现场加长脱空仪传感器的电缆时，先将电缆头护层剥开40~50mm，注意不要破坏屏蔽层，然后按照芯线的颜色错落（台阶式）依次剥开绝缘层，剥绝缘层时应避免将导体碰伤，芯线的焊接必须牢固，各芯线之间必须有绝缘层隔离，另外，屏蔽层也需要连接。
   电缆接头有两种密封方法，一是硫化法，二是热缩管法，至于采用任何一种连接方法，应按规范规定或设计要求实施。
5.5 仪器编号
    建议在电缆连接结束后即进行编号工序，在引出电缆上隔一定间距（10～15m）设置仪器编号，仪器编号需由2人操作，再由其他人员进行复核。
5.6脱空仪埋设

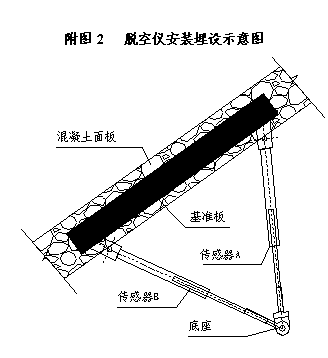

   参见“附2脱空仪安装埋设示意图”。
5.6.1底座槽。
    在垫层料填筑时或混凝土面板浇筑前，在设计布置脱空仪埋设部位，按设计要求预留脱空仪底座槽或挖脱空仪底座槽。
5.6.2 安装
    将脱空仪的传感器A和B依次与基准板连接，再与底座连接，注意记录测缝计的顺序,然后用纱布或塑料布包裹传感器的波纹管转滑动部位，注意使其转动自如。
5.6.3埋设
    衬砌混凝土浇筑前24小时，将脱空仪安置于埋设位置，将基准板与混凝土面板的钢筋连接，并将传感器的测值调整到设计要求值，混凝土浇筑过程中由专人值班，必须避免混凝土下料时直接冲击在脱空仪上将其损坏。
5.7 电缆埋设
    脱空仪埋设完后，按设计要求走向敷设电缆，严格防止各种油类沾污腐蚀电缆，经常保持电缆的干燥和清洁。电缆牵引时尽可能埋入混凝土中，或挖槽埋设，混凝土保护层厚度不小于10cm。在无法埋入时，尽可能穿管保护，保护管固定牢固。
当电缆跨施工缝或结构缝时，采用穿管过缝的保护措施，电缆在管中的部分应尽量采取S形走式，防止由于缝面张开而拉断电缆。电缆一时不能引入监测站时，要设临时测站，可采用预埋电缆储藏箱作为临时测站
5.8 防雷措施
   在雷击区，脱空仪应与当地的防雷设施连接。

6 测读方法
6.1观测基准值的确定
    SDTK脱空仪传感器的基准值按规程规范确定。也可根据埋设点的结构状况而定，一般可取其开始受力时或混凝土初凝结束时的测值作为基准值。
6.2 测试
6.2.1 现场就近测试
    单支传感器测试时，先将频率计上的导线与测缝计的红色和黑色（不分正负极）导线连接，依次测试各传感器的测值。
然后，将频率计上的两根导线与温度测试的绿、白两色（不分正负极）导线连接即可测读温度。
6.2.2 引入集线箱测试
    SDTK脱空仪的传感器远距离有线传输可达2000米以上，传感器的导线引入集线箱测试时，频率值和温度值测试需各占用一个通道。将频率计上的两根导线与集线箱上的出线端子相连（不分正负极），依次测试频率值和温度。
6.2.3 联接入自动化系统测试
    目前，自动化系统一般都可接受电流、电压、电阻、频率和各种桥路的输入，只要按自动化系统要求的连接方式将SDTK脱空仪传感器的频率导线和温度导线与其连接即可。

7 结果计算
    脱空计算仅考虑X向和Y向的位移， Z向的位移忽略不计。
7.1边长计算
   各边的初始边长均为900mm
                       （式4）
                       （式5）
                            （式6）
                （式7）
   式中：
    －设计边长（mm）； －埋设后该边长度（mm）； －埋设后该边长度（mm）；
    －传感器位移量（mm）； ─灵敏系数(mm / )； ─实测频率值； ─初始频率值；
         参见脱空仪计算参数图。

7.2 初始值
                           （式8）
                       （式9）
7.3脱空计算
                          （式10）
                      （式11）

7.4位移计算
                                  （式12）
                                  （式13）
7.5温度补偿修正
   厂家对温度补偿系数（b）进行了率定，不需要修正。
