SDSP铟钢丝式水平位移计

1 简述
    SDSP铟钢丝式水平位移计由锚板、铟钢丝、恒力装置、量测装置等部件组成,主要用于长距离两端点之间相对位移量的量测。

2 特性
   设计合理、结构简单、安装快捷、机械式监测; 长距离位移传递的铟钢丝不受温度及外部环境影响;满足长距离(>300m) 量测;长期在任何环境下工作;每条测线配置固定的恒力装置,误差控制在规程规范规定范围;利用固定在铟钢丝上游标的移动并在游标卡尺上读数,简单可靠。

3 技术指标
    我厂生产的SDSP铟钢丝式水平位移计参数见表1

表1                                     SDSP铟钢丝式水平位移计规格型号及技术指标表

型号

最大长度

(m)

测点数量

(个)

测点之间距离

(m)

量程

(mm)

分辩率

(mm)

精度

(mm)

备注

SDSP-100

100

2~3

任意

0~600

0.05

0.10



SDSP-300

200

2~6

任意

0~600

0.05

0.10



SDSP-400

400

2~12

任意

0~600

0.05

0.10



SDSP-XX

>400

任意

任意

0~600

0.05

0.10





   4 验收与保管
    承诺:我厂生产的仪器及配件,如用户在验收过程中发现存在质量问题(用户人为因素或使用不当损坏除外),我厂负责免费维修或更换。
   4.1 SDSP系列铟钢丝式水平位移计部件详见装箱单。
   4.2 开箱检查
   用户收到铟钢丝式水平位移计后,开箱验收,箱内装有装箱单、检验合格证、铟钢丝式水平位移计使用说明书等。
4.3 数量核对
    按装箱单的各项内容核对箱内水平位移计及附件数量,如有缺损请及时与我厂联系。
4.4 外观检查
    仔细查看铟钢丝式水平位移计外部有无损伤痕迹,锈斑等。
4.5 运输保管
    铟钢丝式水平位移计运输时应小心轻放,勿剧烈震动和碰撞,应放置在通风干燥、无腐蚀的环境中保管。

   5 安装埋设
     SDSP系列铟钢丝式水平位移计埋设原则上需按国家或地区的有关规程规范实施,我厂提供的检验和埋设方法仅为参考。
5.1检验
   仅对测量装置上的百分尺进行年检。
5.2基床平整
5.2.1基床形成按有关规程规范的规定,水平位移计埋设的基床的形成有两种方法,一是挖槽,二是不挖槽,需按经监理工程师或设计要求实施。
5.2.2基床平整
   基床碾压的密实度满足设计参数值后,由于基床平整度要求各工程的设计参数有别,需按要求平整表面。
5.3组装埋设
5.3.1确定点位
   监测仪器埋设的基床经监理工程师检验合格后,使用测量仪器确定测点的位置,摆设水平位移计的各个锚板(测头),保护钢管,带线架的伸缩接头等部件。
5.3.2测线连接

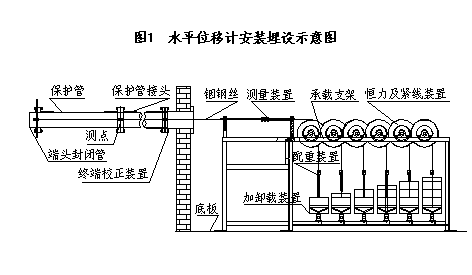

   从末端(监测房端)使用穿线装置同时将几个测点铟钢丝(一个测点上的铟钢丝不能有接头)利用穿管器将铟钢丝(有几个测点必须同时穿管)穿入保护钢管,连接活动接头,直至锚板(测头)端时,将铟钢丝固定在锚板(测头)的指定位置,达到最终一个锚板(测头)并固定铟钢丝,调整护管。见图1 水平位移计安装埋设示意图。
   5.3.3测线调整
   使用全站仪或者经纬仪和水平仪调平调直测点和护管的水平向(X/Y)和垂直向(Z),误差控制在2.0mm以内,在调整方位的同时将护管进入伸缩接头的长度调整到指定位置。
   5.3.4量测装置安装

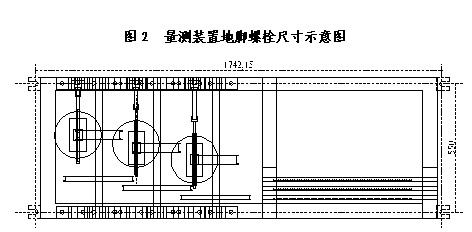

   在监测房中按量测装置地脚螺栓尺寸示意图(测点不同时尺寸有别)的尺寸钻孔预埋地脚螺丝,见图2 量测装置地脚螺栓尺寸示意图,然后安装量测装置,其高度使用水平仪监测控制,高差±1.0mm。
   5.3.5测线调试
   量测装置安装调整结束后,将铟钢丝固定在收紧轮上,然后量测装置上挂配重锤,配重锤的重量根据测线长短按厂家的配置加载,反复加卸载3~5次,注意游标必须移动自如。此时,配重锤不卸载。    5.3.6测线覆盖
   掩埋护管,必须注意使测点和管路不能产生位移。第一层覆盖保护管时,测点位置使用人工回填,其它部位可使用机械回填,机械操作人员需按指挥实施,在坝料回填时,监测各测点的位移状态,发现问题,及时处理。管路覆盖坝料填筑厚度1.2m前,采取静碾方式,坝料覆盖厚度超过1.2m以后,恢复振动碾压。

   6 量测
6.1测点初值
   所有管路掩埋后,进行各测点初始值的测定工序,初始值的测定每一次测试必须进行加卸载,加载结束后开始计时,每一个测点每10分钟读数一遍,共读数三遍(读数三遍为一次)需进行三次测试,且三次的读数满足要求,方可确定为初始值,否则需增加测次,直到满足要求。
6.2监测房初值
   各测点的初始值确定后,测量监测房的坐标,需进行二个测回以上测试,且二个测回的结果满足要求,确定为监测房测点的初始值。
6.3监测
   SDSP铟钢丝式水平位移计测读方法和一般游标卡尺相同。进行配重锤的反复加卸载,直至读数稳定,记录读数,三次读数的读数差不超过设计或规程规范规定时,三次读数的平均值为监测值。

   7位移计算
7.1 计算
   利用(式1)计算被测结构的位移量:
              (式1)
  式中:
△──各测点的实测位移(mm); L0 ─各测点的初始基准值(mm); Ln ─各测点的测值(mm)。

7.2 修正
    由于SDSP铟钢丝式水平位移计的量测系统基本不受温度影响,对测值不需要进行修正,监测房为相对固定点,但是,监测房会产生位移(该位移量由外部变形监测网测得),为此,应按设计规定的时段统一进行修正,利用(式2)计算。
              (式2)
式中:
L ─各测点的实际位移值(mm); △──各测点的实测位移(mm); L房─监测房的测值。(mm)。
